Тестер ИПДЛ-152

Тестер ИПДЛ-152 представляет собой сервисное переносное устройство с автономным питанием (типа «Крона»), которое может подключаться к блокам линейных извещателей (кроме передатчиков) и БКТВ-01 или непосредственно, или через выносные устройства (УВ-ПРМ-ПРД и УВ-БКТВ).

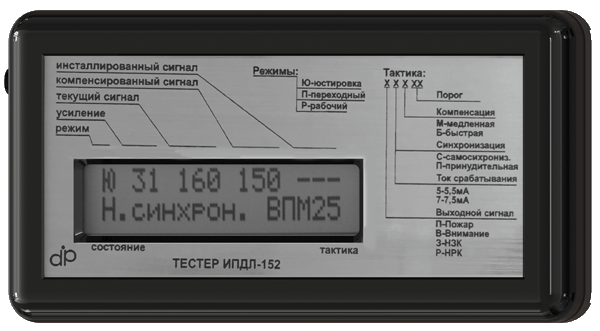

Внешний вид тестера ИПДЛ-152 приведен на рисунке 2.

При подключении к блокам линейных извещателей тестер ИПДЛ-152 позволяет более полно и наглядно оценить происходящие в извещателе процессы, дополнив выводимую на оптические индикаторы информацию.

В рабочем режиме блоков извещателей на ЖКИ-экран тестера выводится информация о текущем и инсталлированном значениях коэффициента усиления, текущем, компенсированном и инсталлированном значениях принимаемого сигнала, значении процента достигнутой компенсации, установленной тактике работы и состоянии извещателя с расшифровкой формируемых извещений.

В режиме юстировки тестер дублирует в более наглядном виде информацию оптической индикации («меньше», «больше», «далеко», «близко», «очень близко», «меньше меньшего», «больше большего» и пр.).

При подключении тестера к БКТВ-01 на его экран выводится информация о текущих значениях температуры и влажности, об инсталлированных и текущих значениях токов каждого канала, а также различные сообщения о состоянии блока.

Лазерное юстировочное устройство (Лазерный указатель 152)

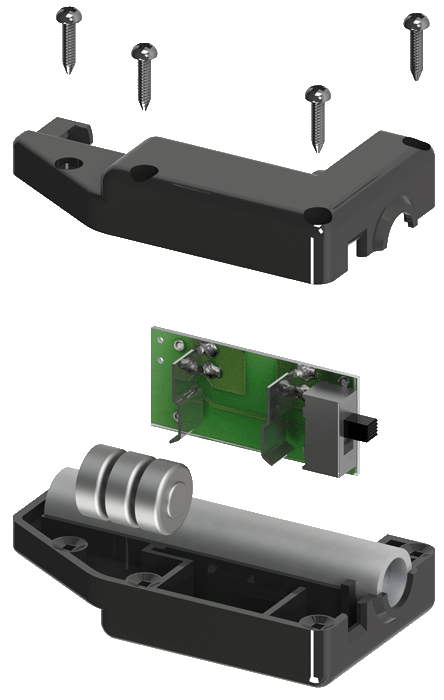

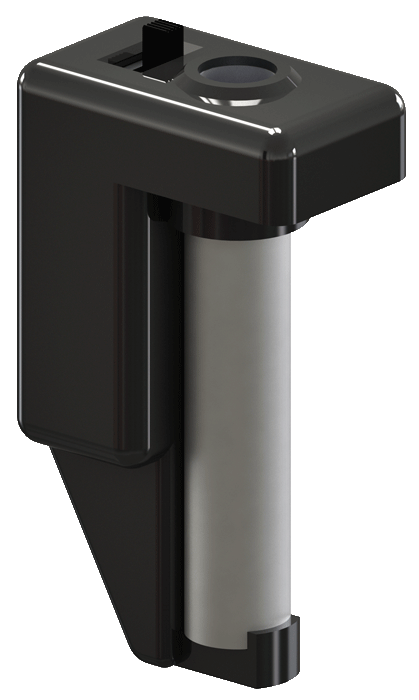

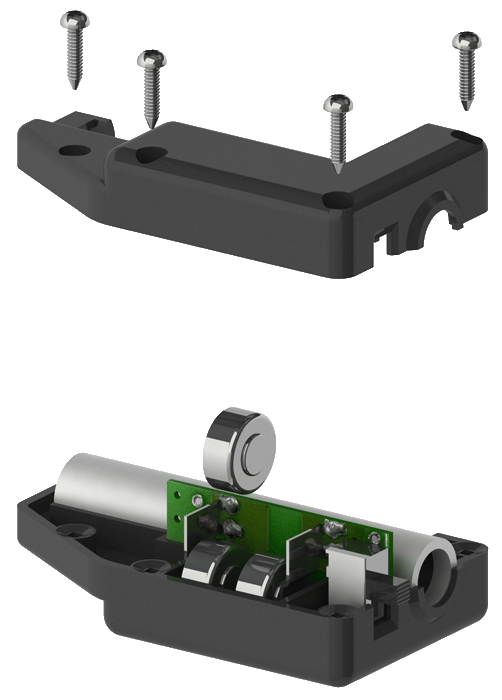

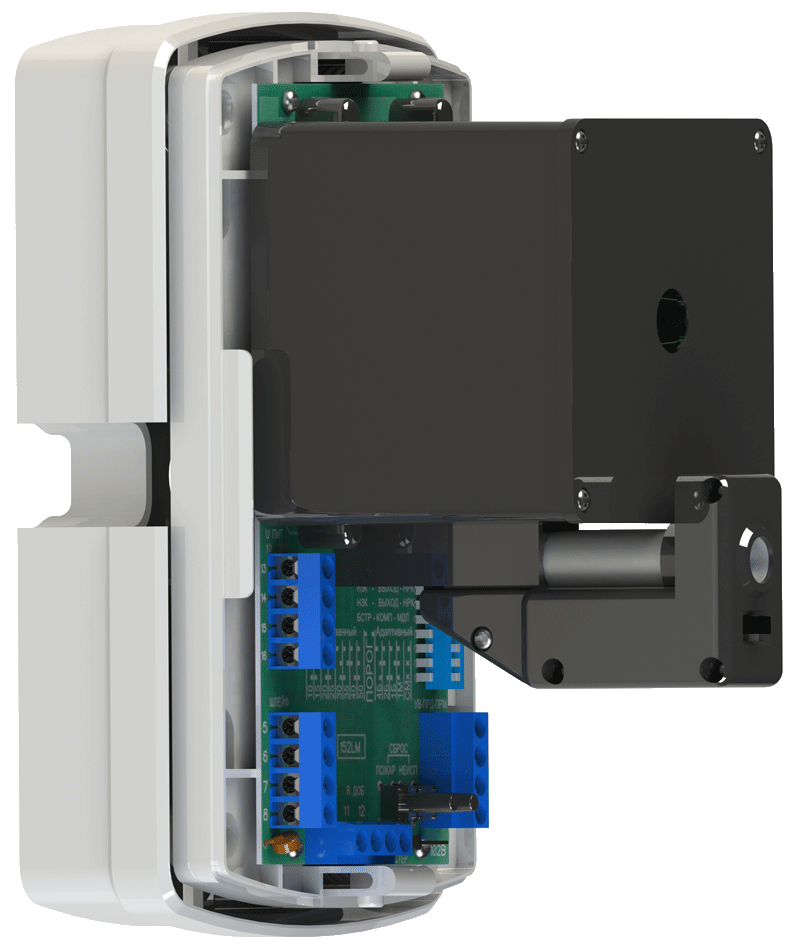

Лазерное юстировочное устройство (Лазерный указатель 152) относится к сервисному оборудованию для извещателей серии 152. Предназначено устройство для облегчения и ускорения работ по юстировке извещателей. В конструкции всех блоков извещателей серии 152 на оптической системе имеются специальные защелки для установки Лазерного указателя 152 (см. рисунок 3). Высокая точность совмещения луча Лазерного указателя 152 и максимума диаграммы направленности оптической системы блока достигается не только точностью изготовления деталей извещателя, но и выбором специально отцентрированных лазерных модулей с многолинзовой фокусировкой. Питание Лазерного указателя 152 осуществляется от трех элементов типа LR44 (G13) замена элементов питания представлена на рисунке 4, его внешний вид и конструкция приведены на рисунках 1 и 5.

За счет высокой точности сведения луча Лазерный указатель 152 обеспечивает хорошую различимость «пятна» на дальностях до 80 м при включенном освещении в помещениях и до 150 м при отсутствии сильной засветки поверхностей, на которых установлены блоки или отражатели.
