ИПДЛ-152ЛМД-П
Характеристики:
Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
Рисунок 5
Рисунок 6

№

Наименование

Краткая

характеристика

Выходные цепи

1

ИП212-152ЛМД-П на 20-80 м

Однопозиционный,

двухпроводный,

с подогревом

Ключ 5,5 мА

Ключ 7,5 мА

Ключ 30 мА

Ключ «Неисправность»

2

ИП212-152ЛМД-П на 25-100 м

3

ИП212-152ЛМД-П на 30-120 м

Характеристики
Таблица
Наименование параметра Значение
Максимальная ширина защищаемого одним извещателем пространства не более 9 м
(в соответствии с СП5.13130)
Напряжение питания извещателей от 10 до 30 В
Ток, потребляемый извещателями в режиме «Норма»
ИП212-152ЛМД-П

не более 0,5 мА
Напряжение питания подогрева извещателей
и рефлекторов-отражателей		 от 16 до 28 В
Ток потребления по цепям подогрева:
блоков извещателей
рефлекторов-отражателей

не более 90 мА
не более 300 мА
Ток утечки при питании напряжением обратной полярности не более 2 мкА
Длительность отключения питания для сброса не менее 1,5 с
Инерционность срабатывания извещателя:
типовая
максимальная

6 с
8 с
Величина сопротивления замкнутых контактов оптореле:
типовая
максимальная

8 Ом
10 Ом
Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя не менее 500 кОм
Ток, коммутируемый опторелейными выходами не более 100 мА
Напряжение, коммутируемое опторелейными выходами не более 100 В
Предельное значение компенсации чувствительности 3 дБ (50%)
Габаритные размеры приемо-передатчика не более 160х100х115 мм
Масса приемо-передатчика не более 0,5 кг
Габаритные размеры устройства выносного УВ-ПРМ-ПРД не более 55х55х21 мм
Масса УВ-ПРМ-ПРД не более 0,04 кг

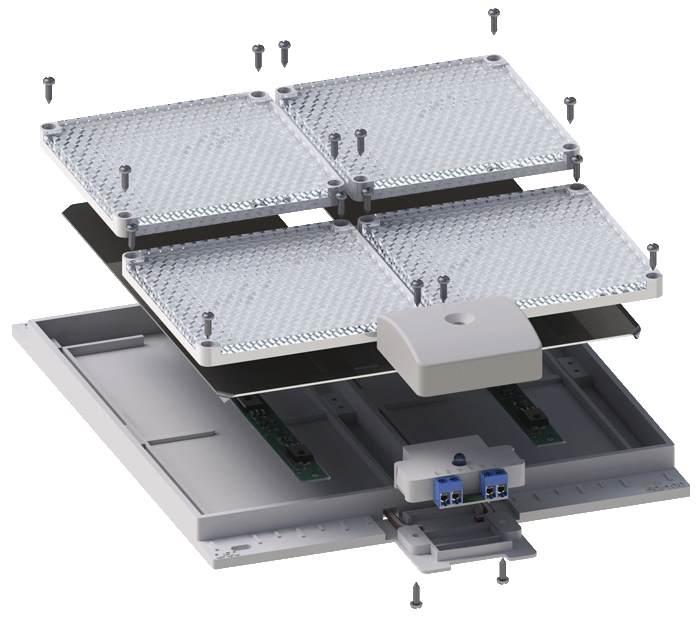

Габаритные размеры рефлектора-отражателя:
«большой» с подогревом (тип Б-П)

не более 282х210х22 мм

Масса рефлектора-отражателя:

«большой» с подогревом (тип Б-П)


не более 0,55 кг
Диапазон рабочих температур модификации с подогревом от минус 40 до + 55°С
Максимально-допустимая относительная влажность
модификации с подогревом

100%
Максимально допустимая частота вибрации 55 Гц
Максимально-допустимая освещенность в месте установки 12 000 лк
Степень жесткости по устойчивости к воздействию ЭМП третья
Степень защиты оболочки по ГОСТ 14254 IP 40



СХЕМЫ
ПОДКЛЮЧЕНИЯ
Сигнал-10, 20П, 20М, С2000-4
ВЭРС-ПК
Гранд Магистр
ППК-2
ППК-2М
АМП-4 системы "Рубеж"
