Характеристики:
Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
Рисунок 5
Рисунок 6
Рисунок 7
Рисунок 8

Наименование

Краткая
характеристика

Выходные цепи

1

ИП212-152Л-П на 7 - 140 м

Двухпозиционный,
четырехпроводный, с подогревом

Оптореле «Пожар НРК»
Оптореле «Пожар НЗК»
Оптореле «Неиспр НЗК»


Характеристики

Таблица
Наименование параметра Значение
Максимальная ширина защищаемого одним извещателем пространства не более 9 м
(в соответствии с СП5.13130)
Диапазон возможных расстояний между приемником и передатчиком от 7 до 140 м
Напряжение питания извещателей от 10 до 30 В
Ток, потребляемый извещателями в режиме «Норма»:
приемник ИП212-152Л-П
передатчик ИП212-152Л-П

не более 12 мА
не более 1,5 мА
Напряжение питания подогрева извещателей от 16 до 28 В
Ток потребления по цепям подогрева
блоков извещателей

не более 90 мА
Ток утечки при питании напряжением обратной полярности не более 2 мкА
Длительность отключения питания для сброса не менее 1,5 с
Инерционность срабатывания извещателя:
типовая
максимальная

6 с
8 с
Величина сопротивления замкнутых контактов оптореле:
типовая
максимальная

8 Ом
10 Ом
Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя не менее 500 кОм
Ток, коммутируемый опторелейными выходами не более 100 мА
Напряжение, коммутируемое опторелейными выходами не более 100 В
Предельное значение компенсации чувствительности 3 дБ (50%)
Величина сопротивления проводов линии связи (для ИП212-152Л-П) не более 220 Ом
Величина емкости проводов линии связи (для ИП212-152Л-П) не более 15 000 пФ
Габаритные размеры приемника (передатчика) не более 160х100х115 мм
Масса приемника (передатчика) не более 0,5 кг

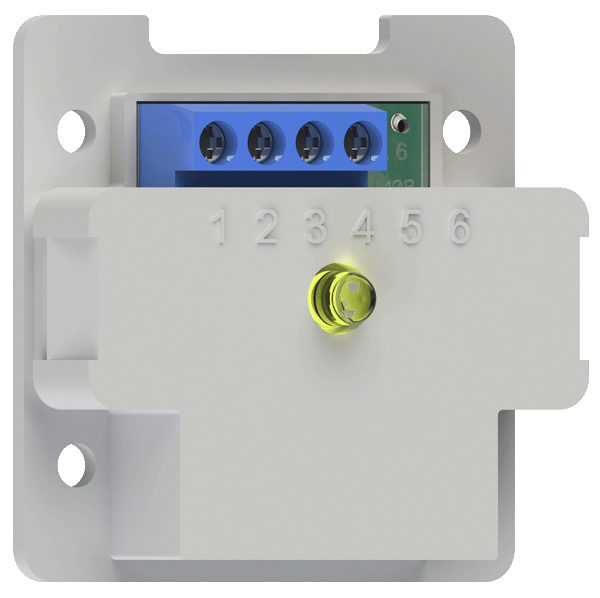

Габаритные размеры устройств выносных УВ-ПРД и
УВ-ПРМ-ПРД
не более 55х55х21 мм
Масса УВ-ПРД и УВ-ПРМ-ПРД не более 0,04 кг
Диапазон рабочих температур модификации с подогревом от минус 40 до + 55°С
Максимально-допустимая относительная влажность
модификации с подогревом

100%
Максимально допустимая частота вибрации 55 Гц
Максимально-допустимая освещенность в месте установки 12 000 лк
Степень жесткости по устойчивости к воздействию ЭМП третья
Степень защиты оболочки по ГОСТ 14254 IP 40
СХЕМЫ
ПОДКЛЮЧЕНИЯ
