ИПДЛ-152ЛМД-П

Устройство:

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Однопозиционный двухпроводный линейный пожарный извещатель с подогревом ИП212-152ЛМД-П (ИПДЛ-152ЛМД-П)

Назначение:

Линейные извещатели серии 152 предназначены для применения в системах пожарной сигнализации и автоматики различных зданий и сооружений. Извещатели способны обнаруживать появление дыма в защищаемых помещениях и передавать на приемно-контрольные приборы как сообщение о пожаре, так и сообщения о возникающих неисправностях (перекрытие луча, загрязнение или запыление линз, потеря связи между компонентами, обнаружение дефектов при самоконтроле). Извещатели разработаны для применения в закрытых отапливаемых и неотапливаемых помещениях, а также в условиях возможного выпадения росы или инея (только модификации с подогревом).

Линейные извещатели серии 152 рассчитаны на долговременную работу в жестких условиях эксплуатации по температуре, влажности, электромагнитным помехам, механическим воздействиям и пр.

Извещатели обеспечивают одинаково высокую обнаружительную способность к различным типам дымов (светло и темноокрашенным, черным, мелко и крупнодисперсионным).

Извещатели производятся в общепромышленном исполнении и могут применяться практически с любыми приемно-контрольными приборами и контроллерами, так как имеют различные модификации по выходным цепям (токовые, релейные, интерфейсные).

Устройство:

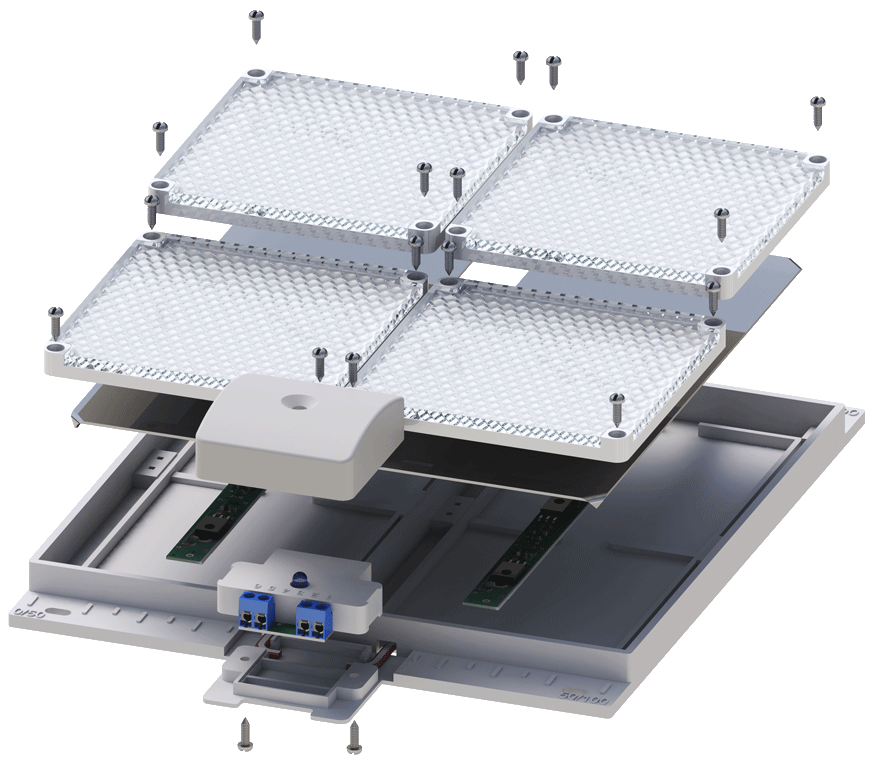

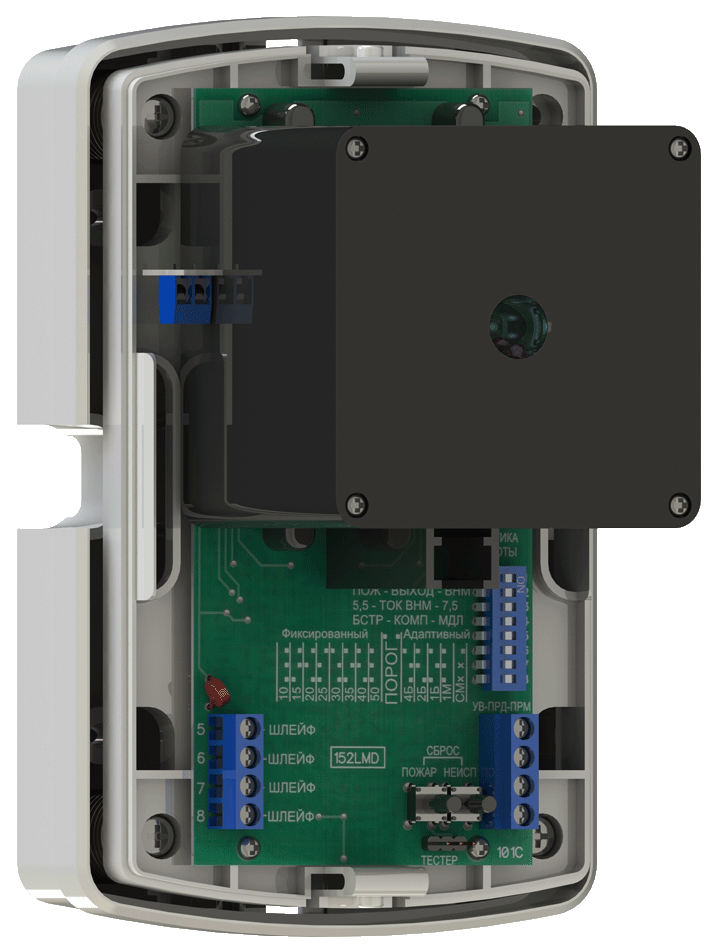

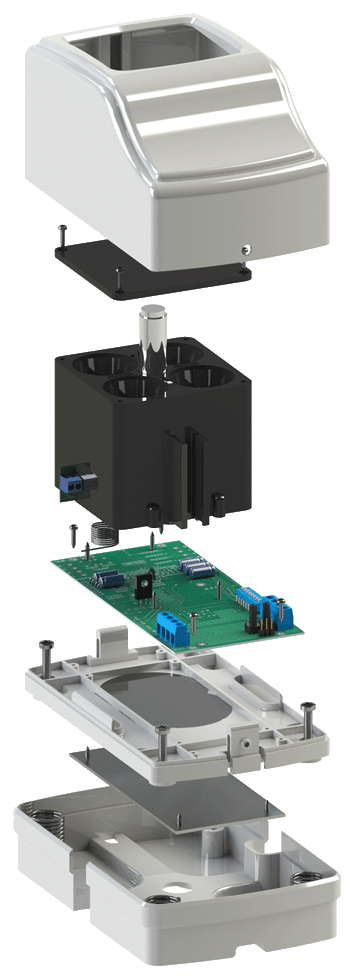

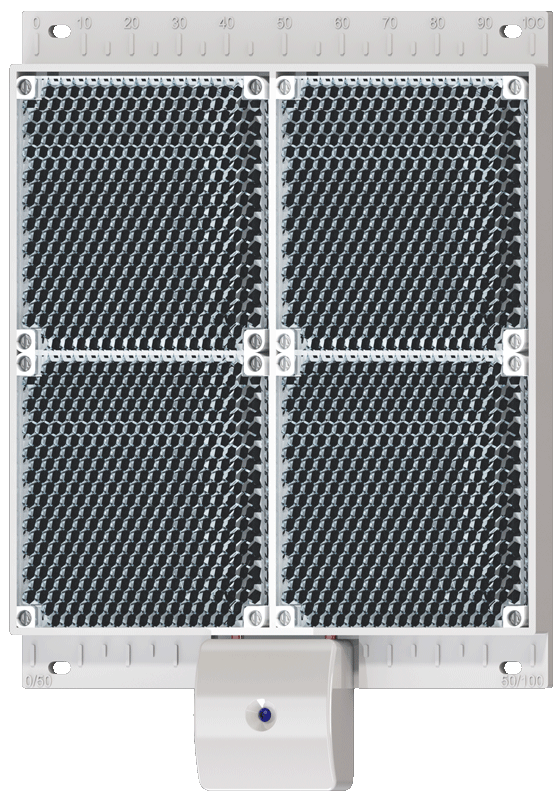

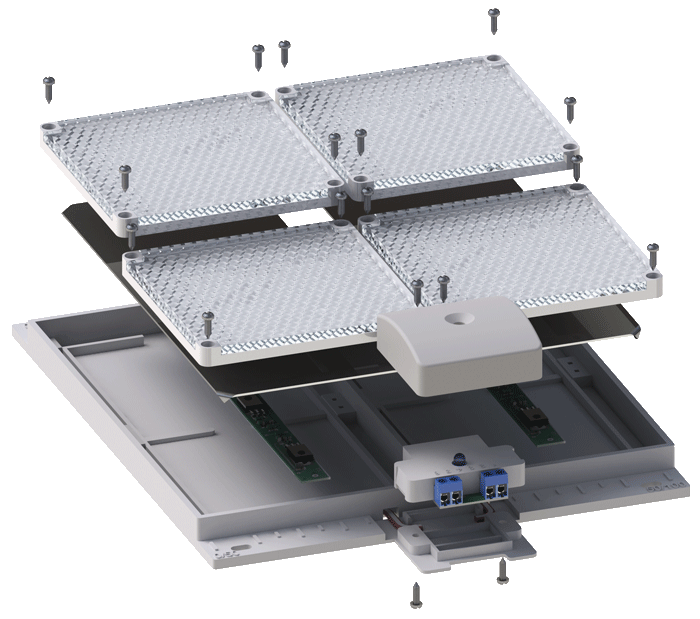

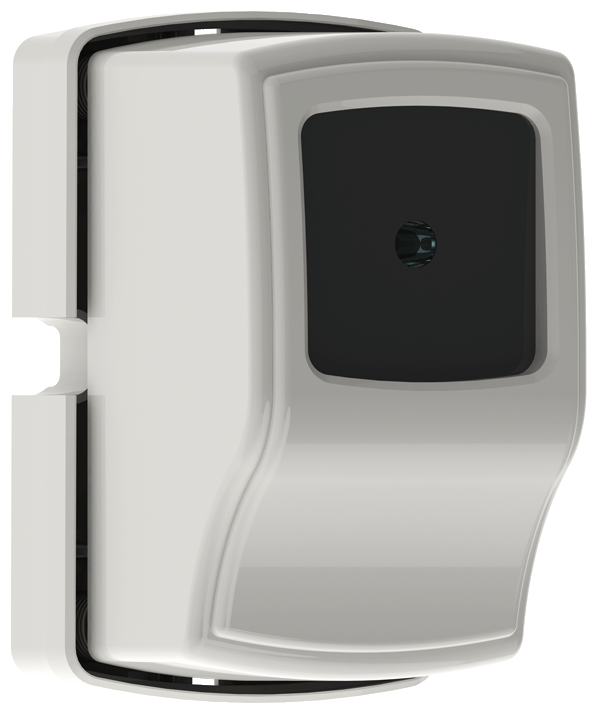

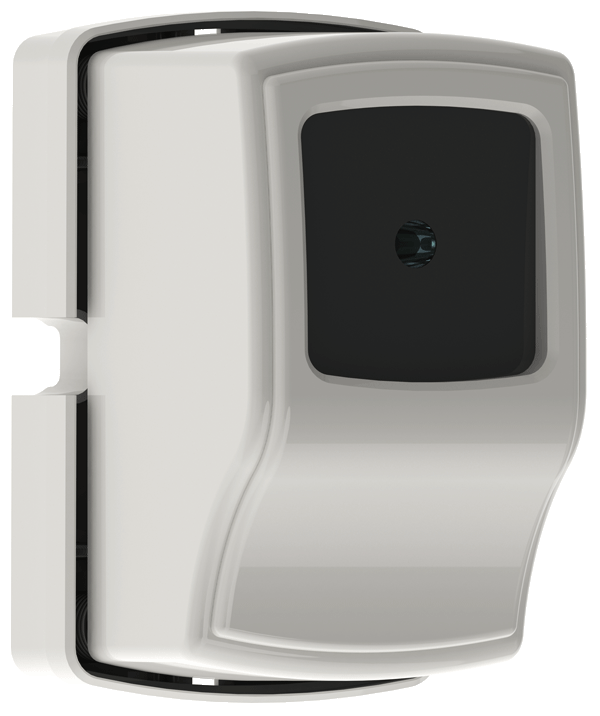

Однопозиционные извещатели с подогревом состоят из блока приемо-передатчика (с индексом П) и рефлектора-отражателя тип Б-П. Внешний вид приемо-передатчика представлен на рисунке 1 (без корпуса на рисунке 2), рефлектора-отражателя на рисунке 4. Конструкция блока приемо-передатчика представлена на рисунке 3, конструкция рефлектора-отражателя (тип Б-П) представлена на рисунке 5.

Блок приемо-передатчика извещателя с подогревом имеет в своем составе модуль нагревателя (установлен в оптическую систему).

На оптических системах блоков имеются защелки для установки лазерного юстировочного устройства, которое позволяет достаточно точно совместить оптические оси этого устройства и блока извещателя. В блоках применен пружинно-винтовой юстировочный механизм, позволяющий изменять угол наклона диаграммы направленности на ± 5 градусов в горизонтальной и вертикальной плоскостях.

Оптическая система блоков четырехканальная. В однопозиционных извещателях каналы разделены попарно между передатчиком и приемником.

Многоканальный принцип организации оптической системы позволяет: увеличить мощность оптического луча, поднять чувствительность приемников без увеличения входных сопротивлений, сделать более плоской вершину диаграммы направленности, уменьшить влияние насекомых, находящихся на линзе, что позитивно сказывается на повышении помехоустойчивости в целом.

Конструкция оптической системы обеспечивает эффективное подавление боковых лепестков диаграммы направленности, а линза, выполненная из селективно-прозрачного для ИК-излучения материала, практически не пропускает видимый свет, что также значительно повышает помехоустойчивость извещателей.

Рефлекторы-отражатели однопозиционных извещателей представляют собой катафоты (световозвращатели) с очень малым углом рассеивания отраженного угла. Их задача максимально вернуть мощность луча в том направлении, откуда он пришел, что обеспечивается за счет тройного отражения луча сложно-конфигурированной и очень точно исполненной задней поверхностью катафота. Высокая эффективность световозвращения катафотов сохраняется при отклонении падающего луча от перпендикуляра к его поверхности до 15 градусов, поэтому им не требуется юстировка при пуско-наладочных работах.

В конструкции рефлекторов-отражателей с подогревом предусмотрена возможность подключения проводов питания (модуль коммутации)

Общее подключение линий питания рефлекторов-отражателей рекомендуется проводить через блок БКТВ-01.

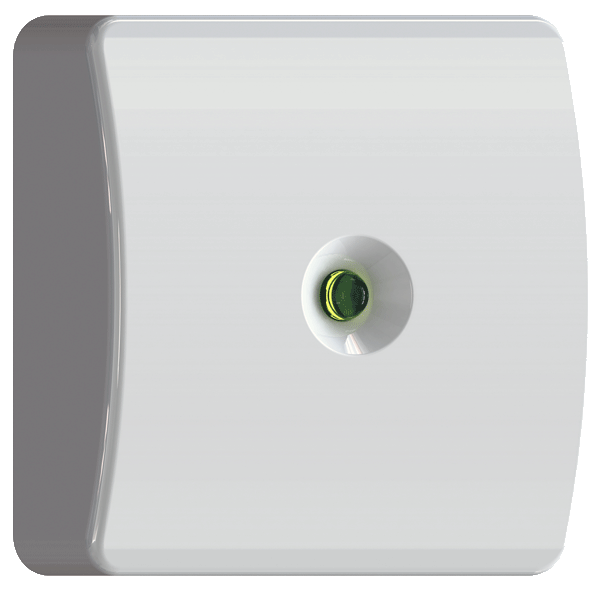

В комплект поставки извещателя также входит выносное устройство приемо-передатчика - УВ-ПРМ-ПРД (рисунок 6). С помощью выносного устройства можно контролировать включенное состояние приемо-передатчика, имитировать сигналы «Пожар» и «Неисправность» при проверке, а через УВ-ПРМ-ПРД еще и подключать тестер ИПДЛ-152.

СХЕМЫ
ПОДКЛЮЧЕНИЯ

Сигнал-10, 20П, 20М, С2000-4

АМП-4 системы "Рубеж"
