Держатель 152 предназначен для крепления блоков, рефлекторов-отражателей и извещателей серий 152 и С2000-ИПДЛ к металлическим балкам (несущим конструкциям – швеллерам или двутаврам), имеющим открытые ребра (полки) толщиной не более 15⁺² мм.

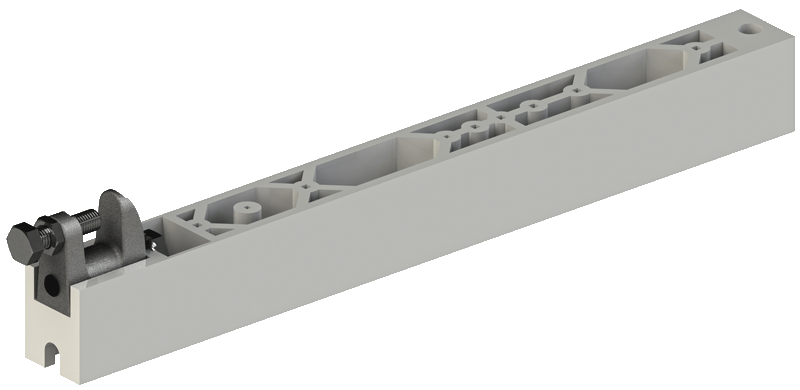

Держатель 152 в заводской поставке изображен на рисунке (см. рисунок ниже).



Монтаж держателя 152 осуществляется согласно рекомендациям, изложенным в эксплуатационной документации ДПРМ.301568.002ЭТ.

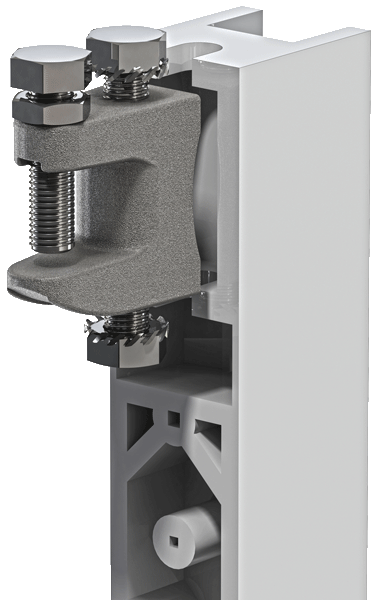

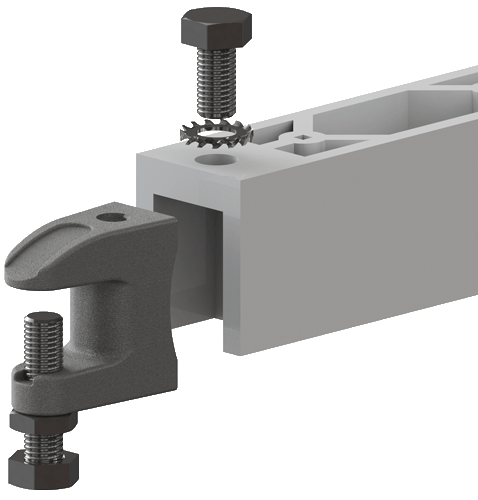

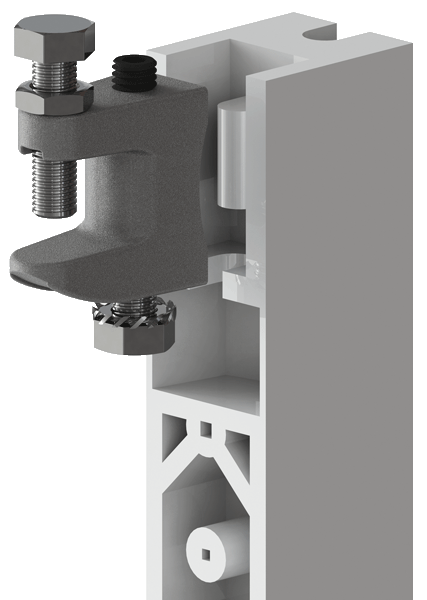

Держатель 152 позволяет перемонтировать струбцину M8 для разных вариантов (всего 3, в зависимости от положения швеллера или двутавра) установки блоков, извещателей или рефлекторов-отражателей (см. рисунок ниже).





Держатель 152 имеет симметричную (продублированную) конструкцию в зоне крепления блоков и рефлекторов-отражателей, что позволяет его крепить к ребру балки (швеллера) при необходимости как снаружи, так и изнутри (для соблюдения вертикальной геометрии положения).

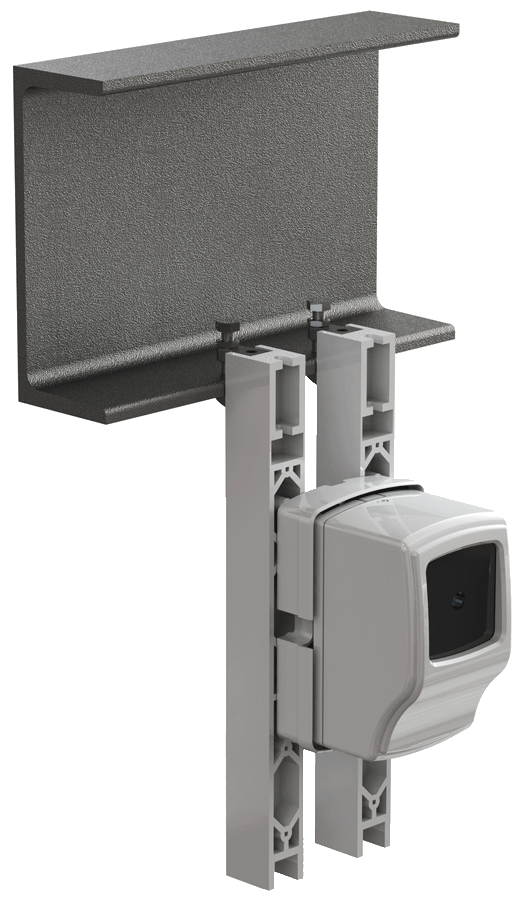

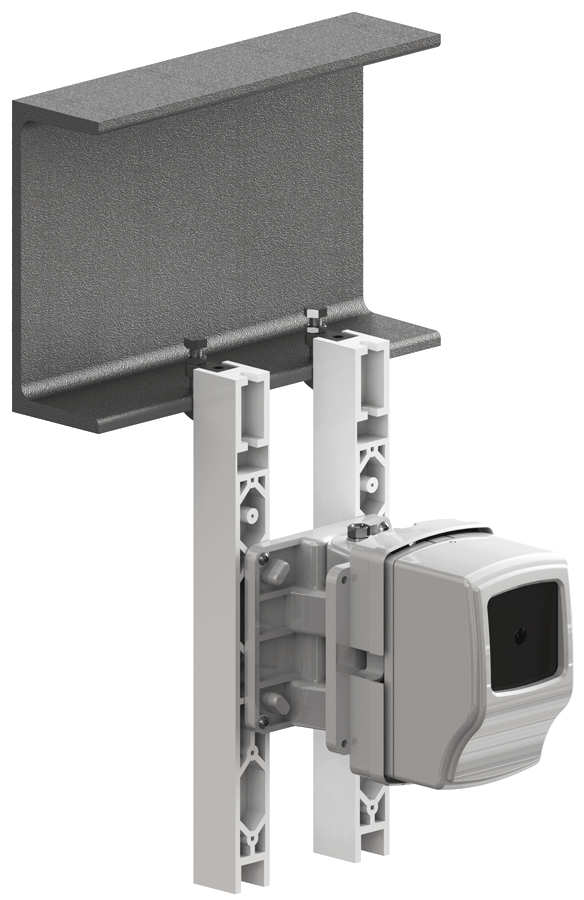

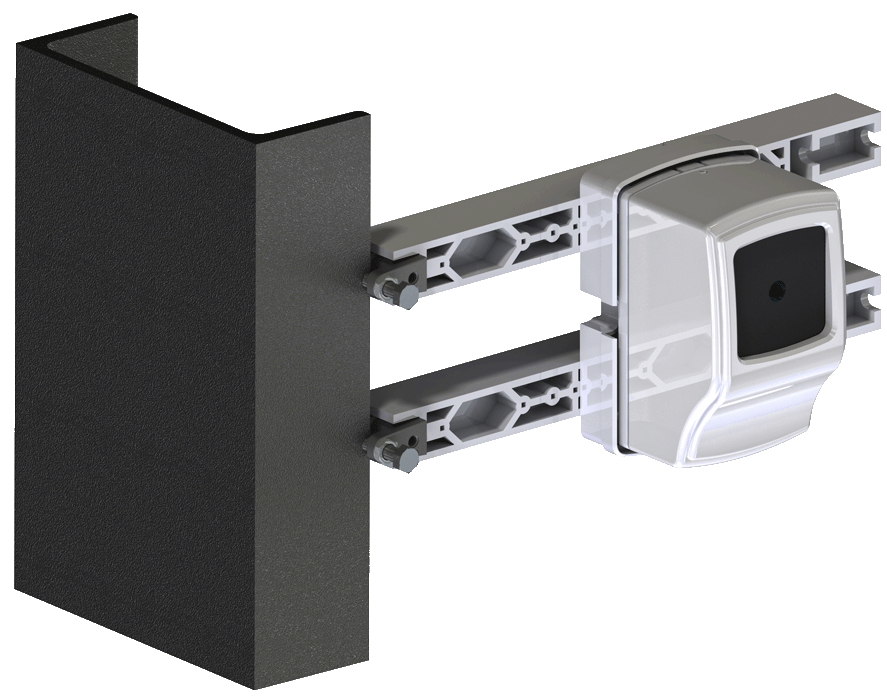

Монтаж извещателей с помощью держателей в двух предлагаемых (стандартных) вариантах показан на рисунках (см.рисунок ниже).

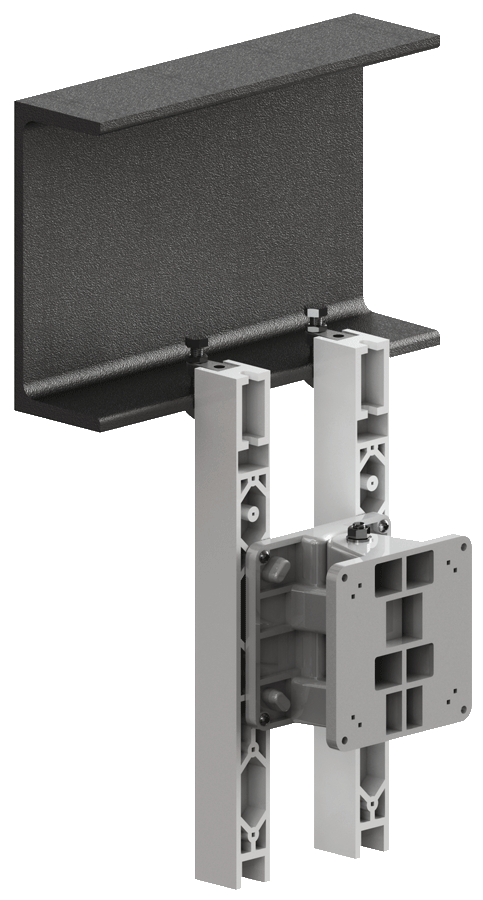

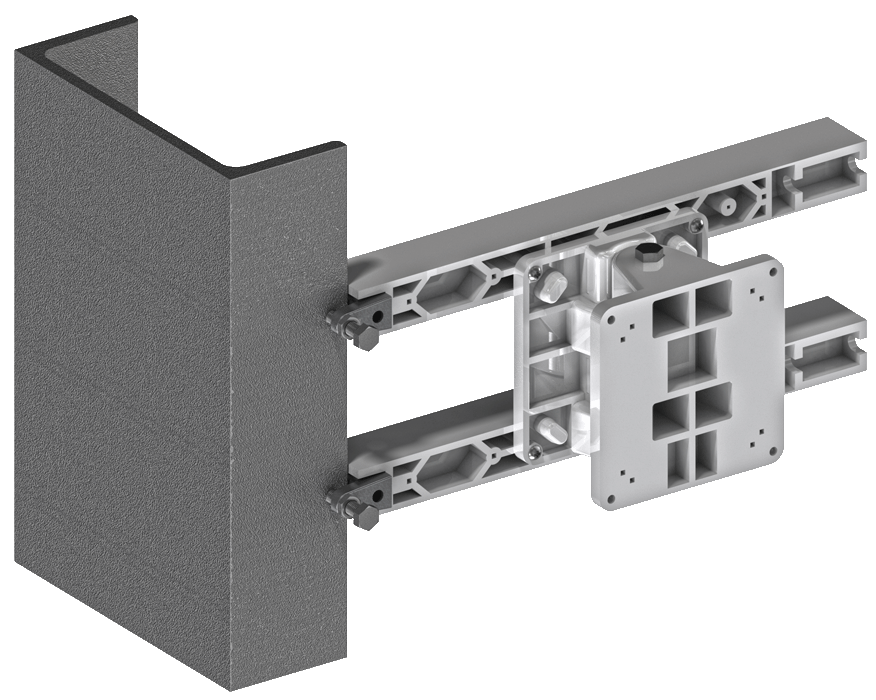

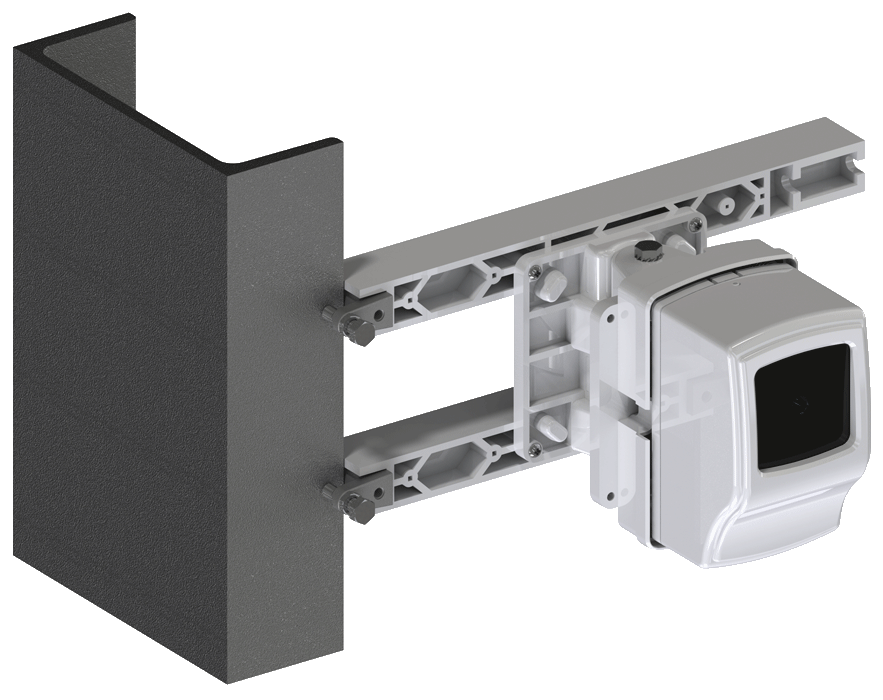

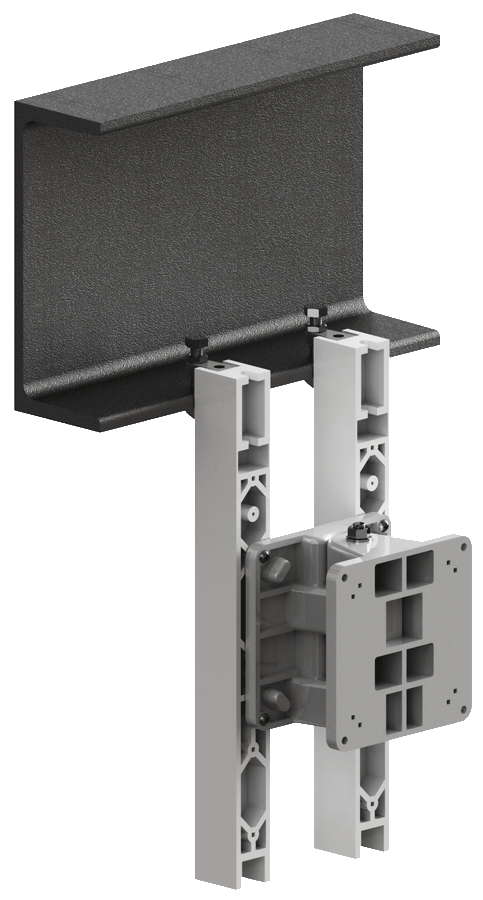

Монтаж кронштейна 152 с помощью держателей в двух предлагаемых (стандартных) вариантах показан на рисунках (см. рисунок ниже).

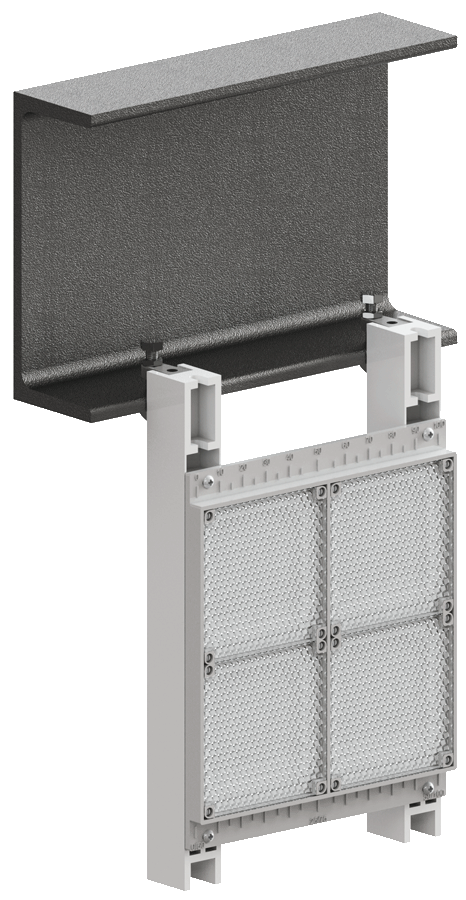

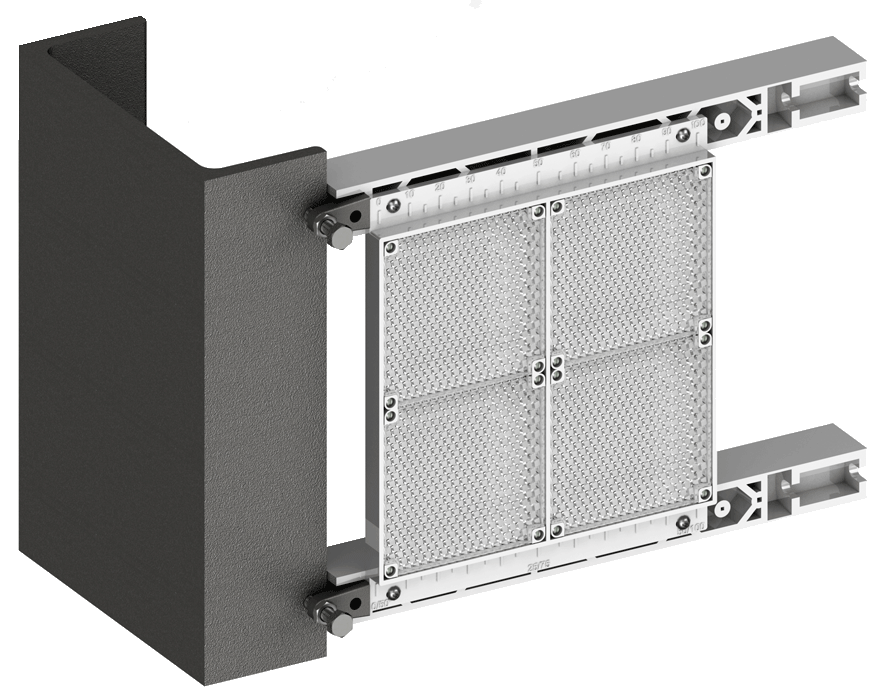

Монтаж рефлектора-отражателя типа Б с помощью держателей в двух предлагаемых (стандартных) вариантах показан на рисунках (см. рисунок ниже).

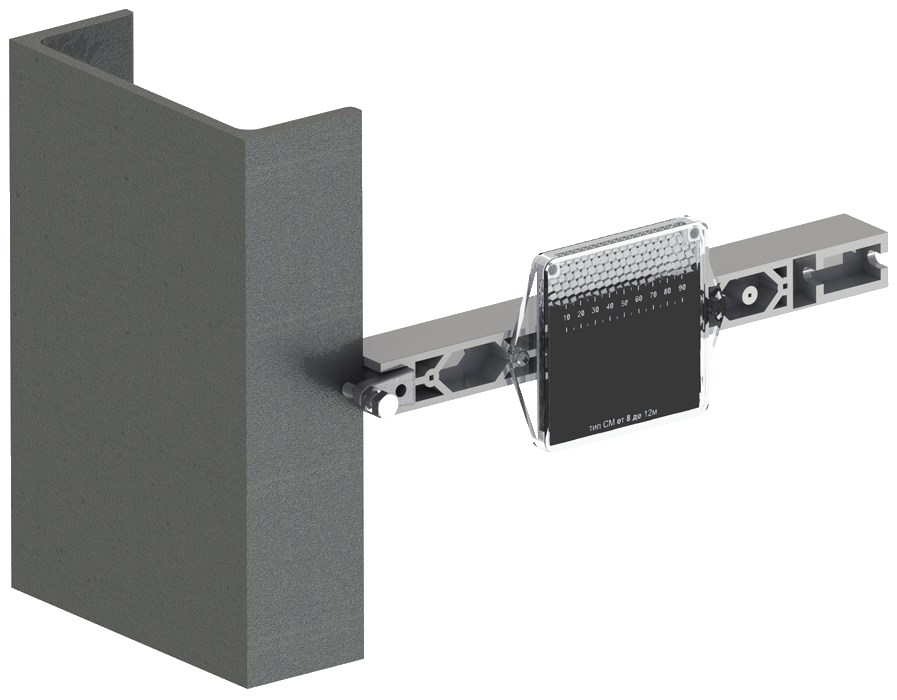

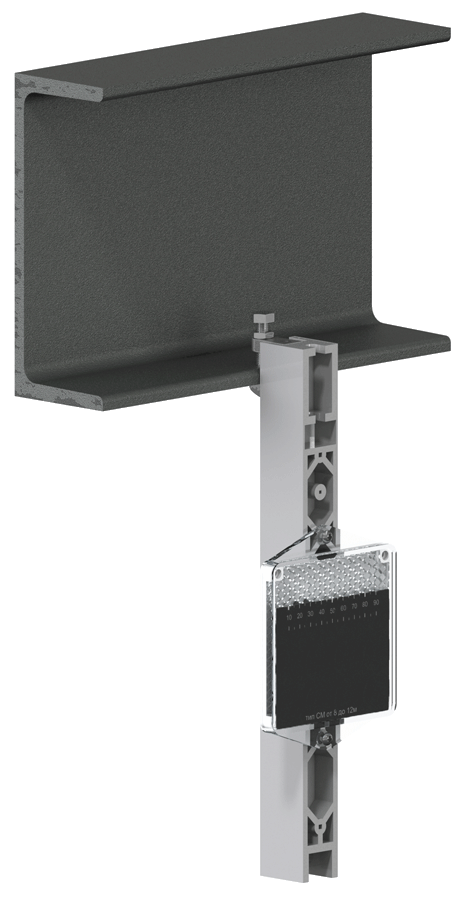

Монтаж рефлектора-отражателя типа СМ с помощью держателей в двух предлагаемых (стандартных) вариантах показан на рисунках (см. рисунок ниже).

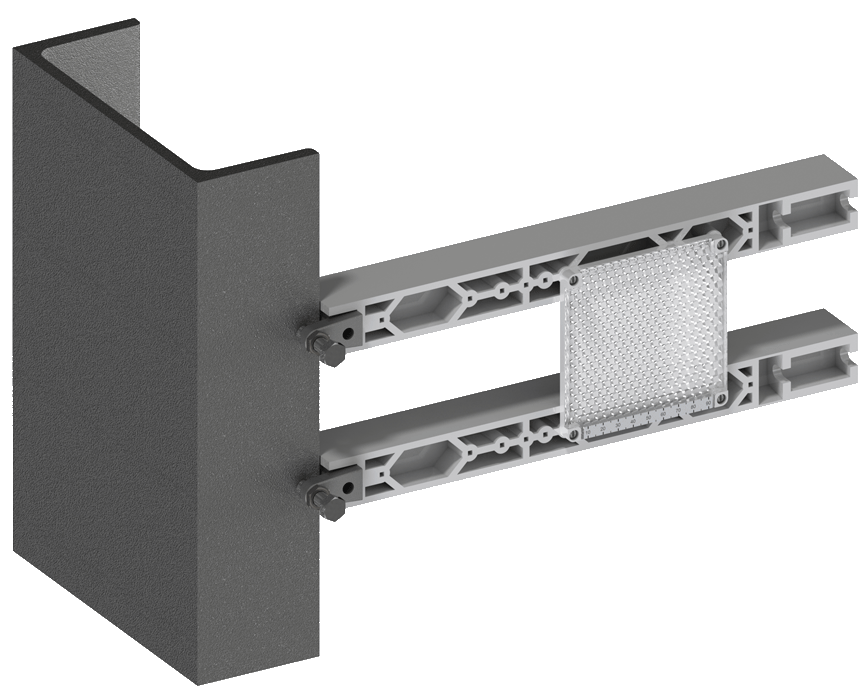

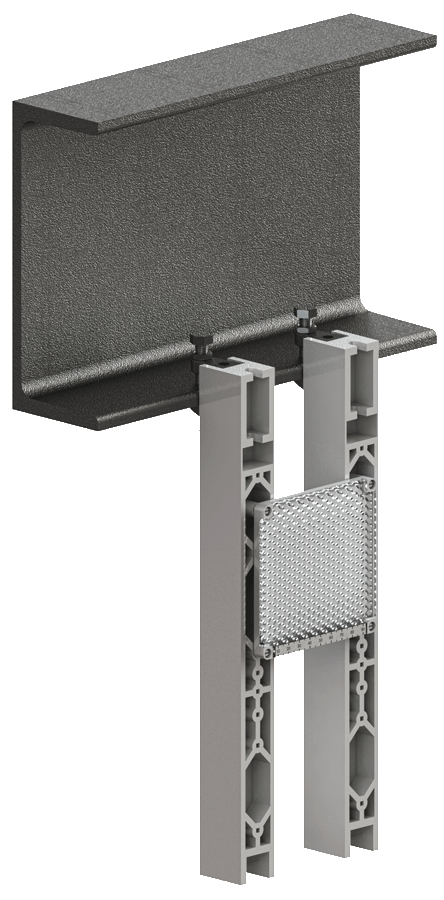

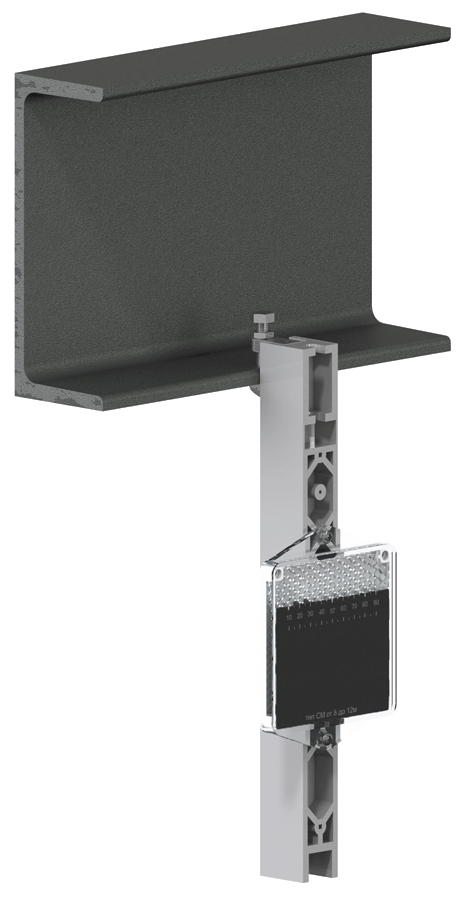

Монтаж рефлектора-отражателя типа М с помощью держателей в двух предлагаемых (стандартных) вариантах показан на рисунках (см. рисунок ниже).





Также обратите внимание на рекомендации по монтажу из раздела 3 ДПРМ.301568.002ЭТ.
