Линейные извещатели серии 152 предназначены для применения в системах пожарной сигнализации и автоматики различных зданий и сооружений. Извещатели способны обнаруживать появление дыма в защищаемых помещениях и передавать на приемно-контрольные приборы как сообщение о пожаре, так и сообщения о возникающих неисправностях (перекрытие луча, загрязнение или запыление линз, потеря связи между компонентами, обнаружение дефектов при самоконтроле). Извещатели разработаны для применения в закрытых отапливаемых и неотапливаемых помещениях, а также в условиях возможного выпадения росы или инея (модификации с подогревом).



Линейные извещатели серии 152 рассчитаны на долговременную работу в жестких условиях эксплуатации по температуре, влажности, электромагнитным помехам, механическим воздействиям и пр.



Извещатели обеспечивают одинаково высокую обнаружительную способность к различным типам дымов (светло и темноокрашенным, черным, мелко и крупнодисперсионным).



Извещатели производятся в общепромышленном исполнении и могут применяться практически с любыми приемно-контрольными приборами и контроллерами, так как имеют различные модификации по выходным цепям (токовые, релейные, интерфейсные).





Двухпозиционные извещатели ИП212-152Л-П состоят из блока приемника и блока передатчика.

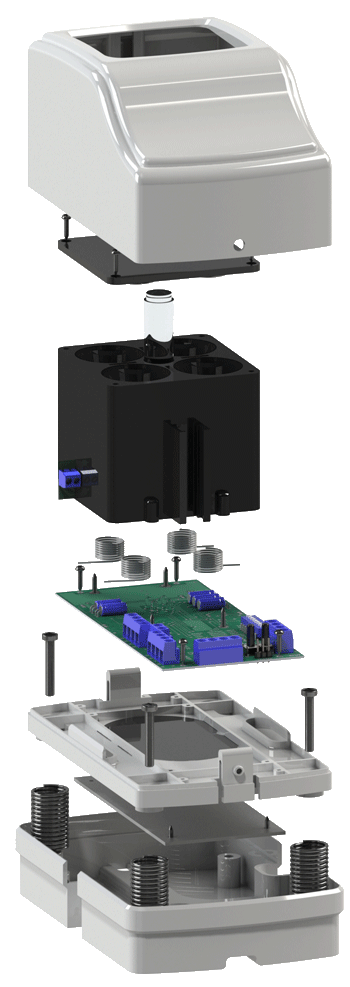

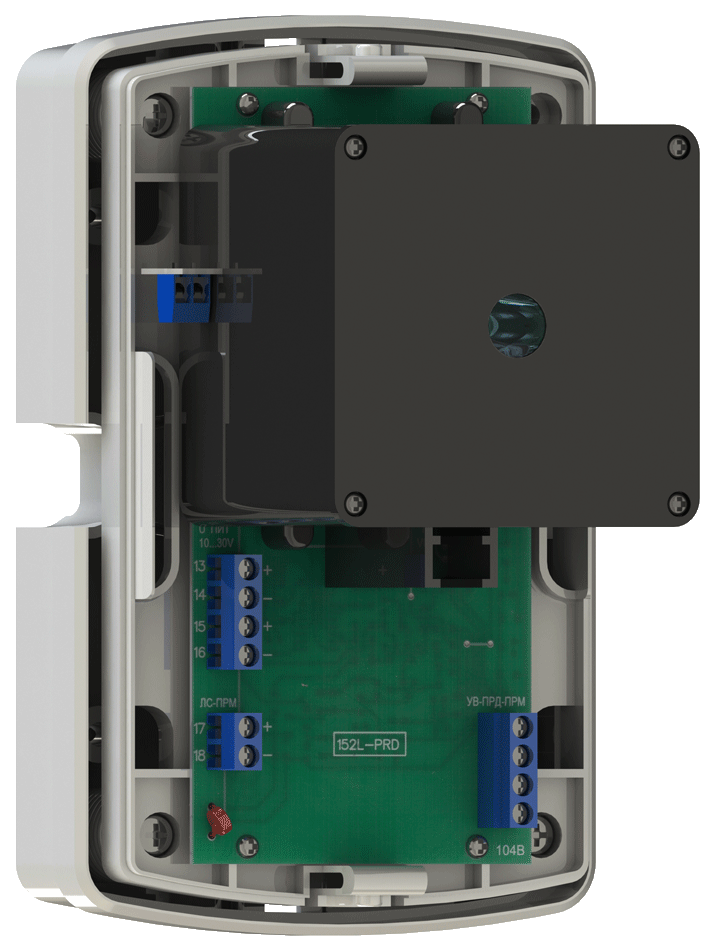

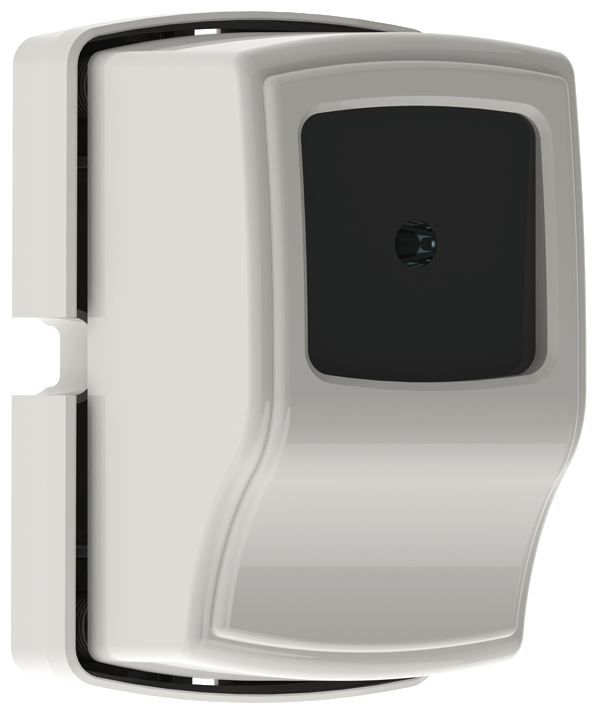

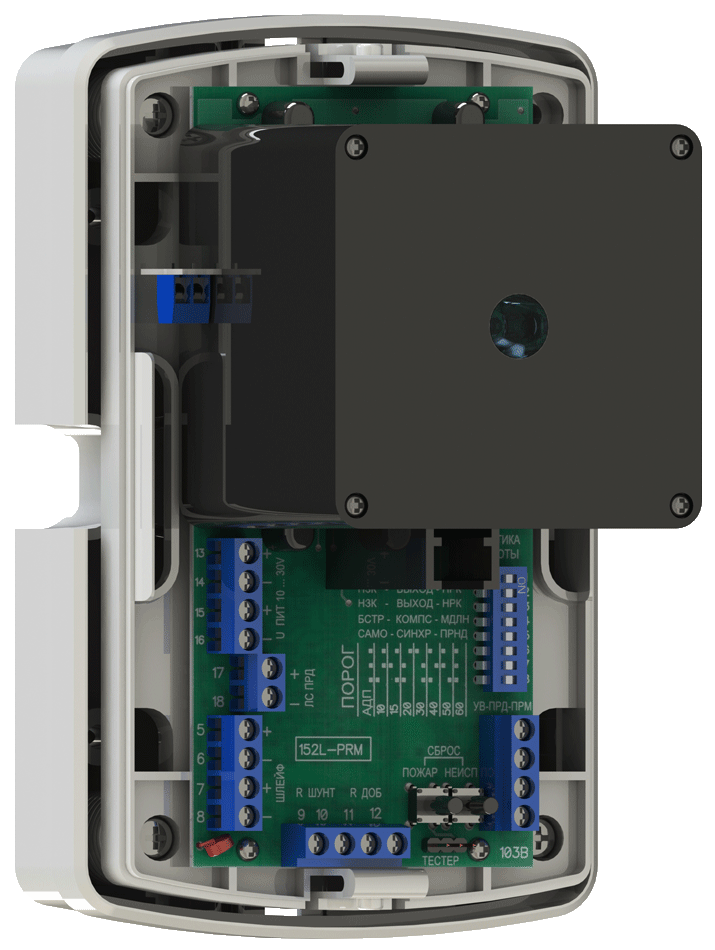

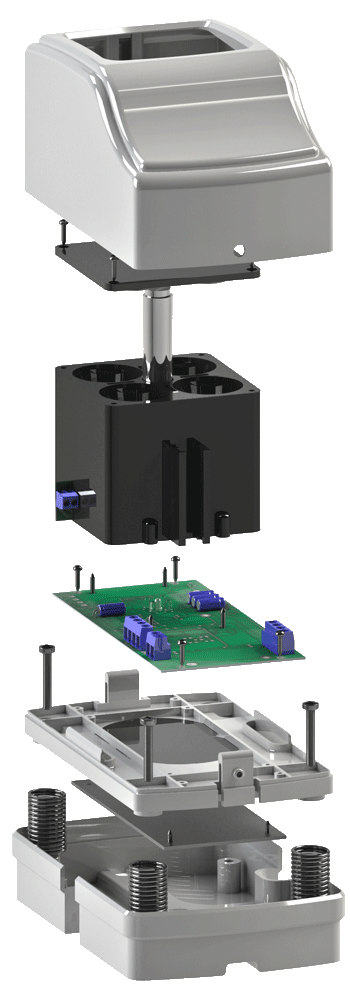

Внешний вид блоков приемника и передатчика приведен на рисунке 1, а без корпуса на рисунках 2 и 3. Конструкция блоков идентична и представлена на рисунках 4 и 5.



Блоки извещателя (приемника и передатчика) отличаются друг от друга различными установленными в них платами. Кроме этого блоки извещателя с подогревом имеют в своем составе модуль нагревателя.



На оптических системах блоков имеются защелки для установки лазерного юстировочного устройства, которое позволяет достаточно точно совместить оптические оси этого устройства и блока извещателя. В блоках применен пружинно-винтовой юстировочный механизм, позволяющий изменять угол наклона диаграммы направленности на ± 5 градусов в горизонтальной и вертикальной плоскостях.



Оптическая система блоков четырехканальная. В двухпозиционных извещателях все четыре канала используются или для формирования узкого оптического луча (в передатчиках) или для фокусировки принимаемого излучения (приемниках).



Многоканальный принцип организации оптической системы позволяет: увеличить мощность оптического луча, поднять чувствительность приемников без увеличения входных сопротивлений, сделать более плоской вершину диаграммы направленности, уменьшить влияние насекомых, находящихся на линзе, что позитивно сказывается на повышении помехоустойчивости в целом.



Конструкция оптической системы обеспечивает эффективное подавление боковых лепестков диаграммы направленности, а линза, выполненная из селективно-прозрачного для ИК-излучения материала, практически не пропускает видимый свет, что также значительно повышает помехоустойчивость извещателей.

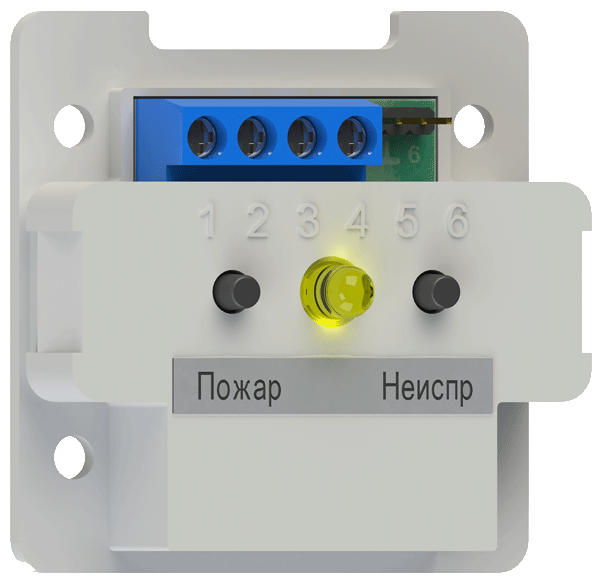

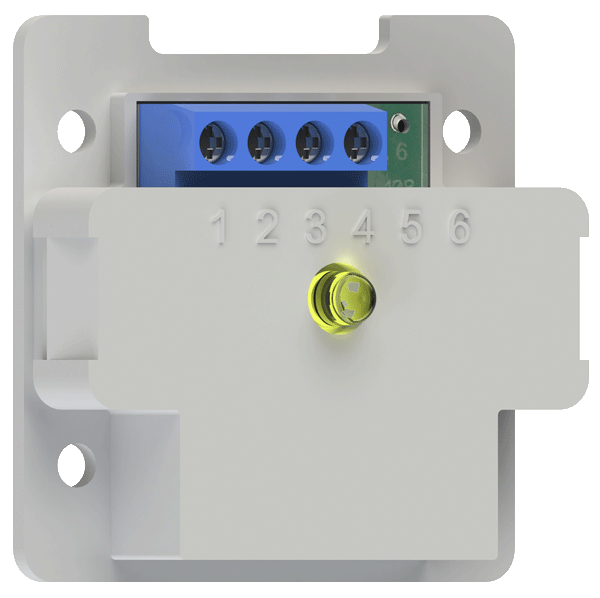

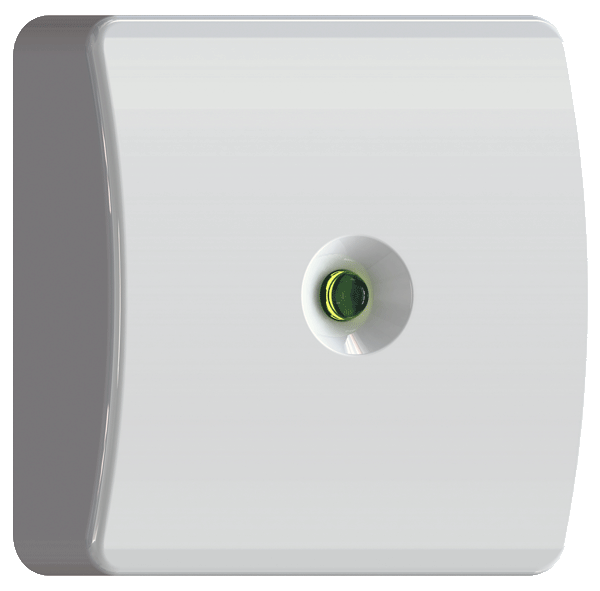

 В комплект поставки извещателей также входят выносные устройства: для передатчика - УВ-ПРД, для приемника - УВ-ПРМ-ПРД. С помощью выносных устройств можно контролировать включенное состояние блоков, имитировать сигналы «Пожар» и «Неисправность» при проверке, а через УВ-ПРМ-ПРД еще и подключать тестер ИПДЛ-152. Конструкция выносных устройств приведена на рисунках 6 и 7, а внешний вид на рисунке 8.
